一、用戶加工條件
|
工件形狀： |
圓形筒體 |
工件材質： |
碳鋼、低合金鋼 |
|
工件壁厚： |
6～16mm |
直徑范圍： |
Φ400～2000mm |
|
總裝重量： |
＜3000Kg |
總裝長度： |
＜4500mm |
|
待焊位置： |
內外縱縫 |
||
|
焊接工藝： |
單絲埋弧焊接 |
||
二、解決方案

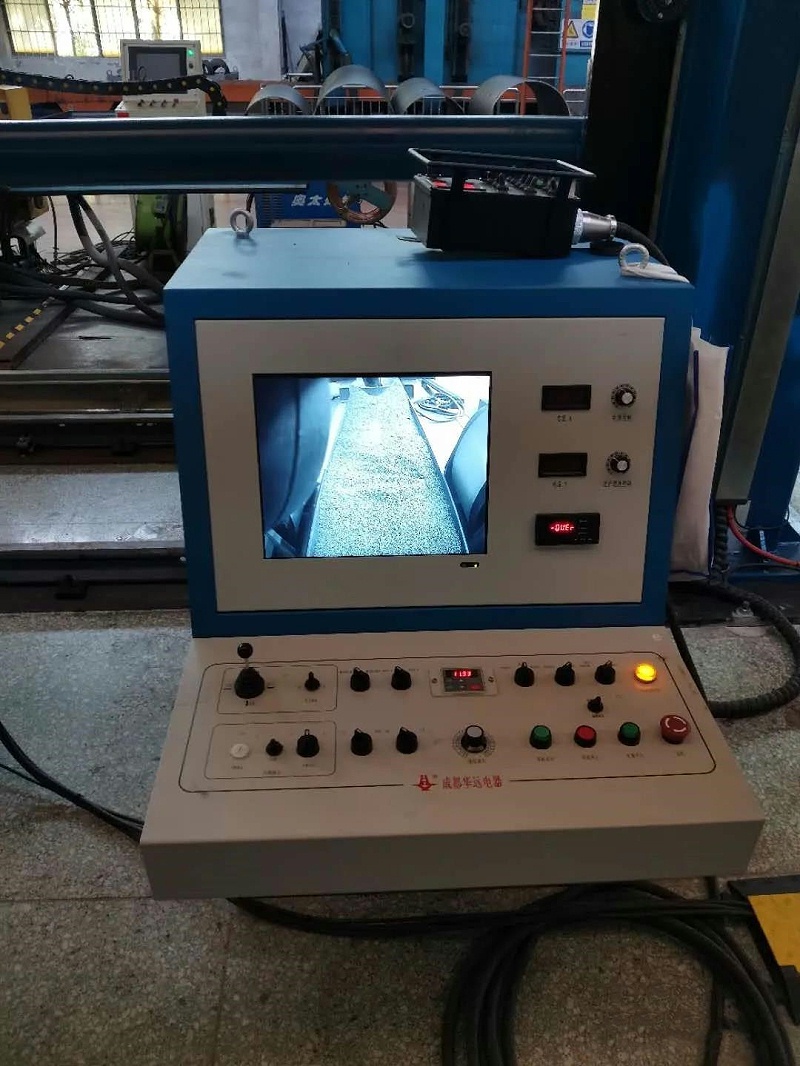

內外縫焊接設備由直縫焊接專機、特制機頭、焊接系統、行走臺車、可調式滾輪架、直縫焊劑襯墊和電視監控系統等部件組成，可滿足長4.5m工件內外直縫焊接要求；可調式滾輪架和焊劑襯墊安裝于行走臺車上，滾輪架提供工件旋轉和用于支撐工件，縱縫襯墊主要用于防止在內直縫焊接時對焊縫的保護。行走臺車采用電機驅動、齒輪齒條傳動沿軌道行走，配合直縫 焊接專機即可實現筒體直縫焊接需求。
三、設備描述主要技術參數表
3.1、直縫自動焊接主要技術參數
3.2、懸掛式自動焊接系統參數
懸掛式自動焊接系統由焊接電源、焊接控制器、懸掛式焊接機頭（含跟蹤機構）、配套線纜、機頭附件以及其余輔助選配功能等組成。

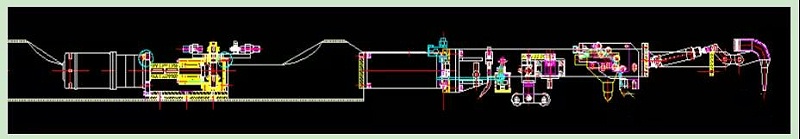

焊接機頭示意圖

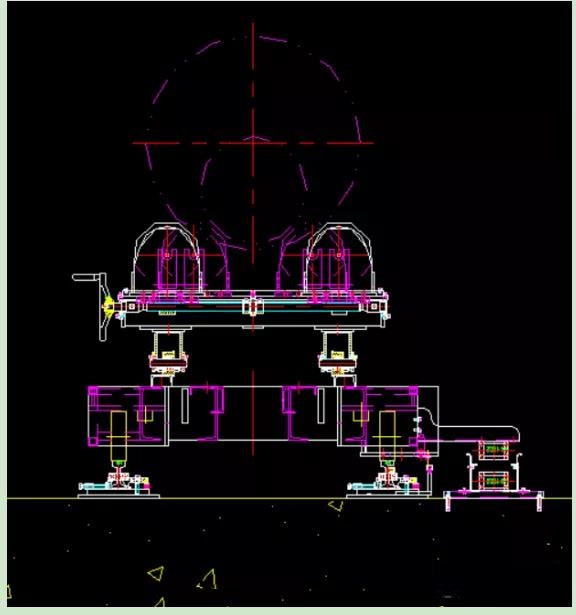

3.4、行走臺車、可調式滾輪架
行走臺車為整體框架式結構，單邊驅動，配合精密行走軌道實現工件的軸向移動。臺車上安裝滾輪架及焊接襯墊，且臺式上表面設計導軌，從動滾輪架可沿導軌小范圍手動移動，用于調整不同長度工件支撐位置使用。
