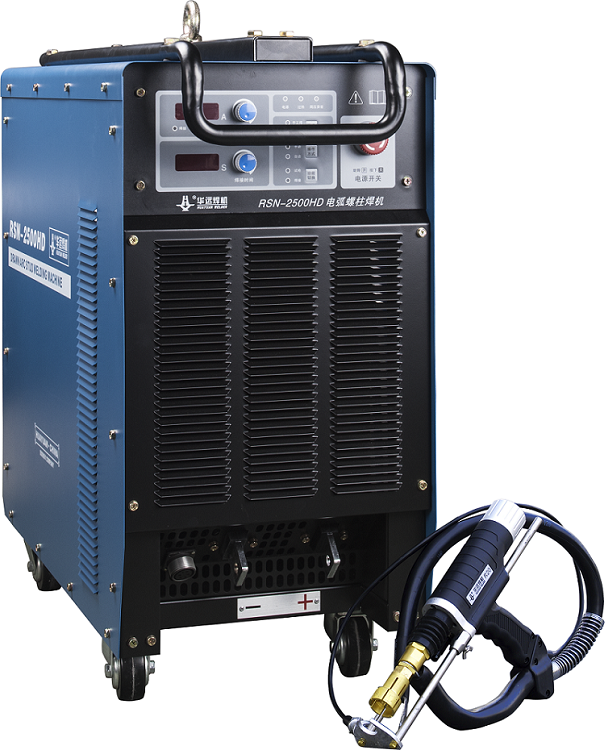

一、拉弧螺柱焊機的操作說明

1、將螺柱焊機放于工作場所，保證主電源置于關閉位置。

2、將電源線接入380V三相交流電源空開上。

注意：有效工作電壓為380V三相交流電壓，并接好相線和接地線，將焊槍電纜連接到電源輸出端接頭上，一定要用扳手將冷壓接頭擰緊。

3、將焊接接地電纜連接在電源輸出端接頭上，一定要用扳手將冷壓接頭擰緊。

4、焊接接地夾鉗相互成180度夾住工件。焊接時它有助于防止“弧偏吹”。在裝夾鉗之前，要確保工件接觸面無銹跡，油漆及油污等，因其導致不良的焊接結果。

5、將焊槍控制電纜線連接到電源控制線插座上。注意電纜端部插頭和插座要接觸良好。

6、選擇直徑，長度和材質符合要求的焊接螺栓。

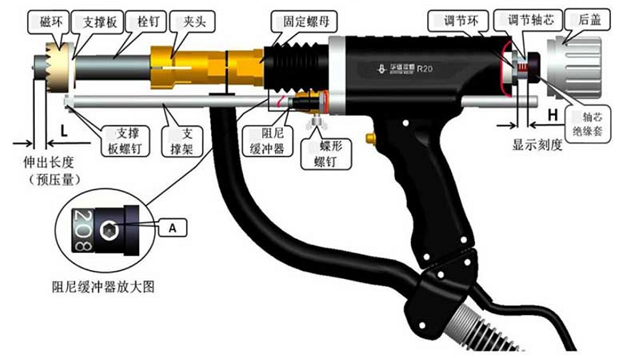

 二、拉弧螺柱焊槍的使用說明

1. 選擇適合的夾套，將其插入焊槍夾套固定套的中間位置，輕輕敲擊夾套使其緊固。

2. 選擇適合的瓷環固定套將其插入支撐腳，擰緊兩側的螺母，使其固定。將選定的螺柱插入夾套。松開支撐腳兩側的螺母，調整螺柱的中間在夾套的中間。

 注意：如果螺柱靠近支撐腳固定套的一側，會導致焊接失敗。松開支撐腳固定螺母，調節伸出長度，將螺母鎖緊。（范圍設定參考見焊接設定）

注意：當改變螺柱的長度和直徑時要調整螺柱的伸出長度。

 3. 焊槍提升調節。它可以通過調節后蓋來調節提升高度。后蓋下面有一個棘輪調節機構，通過一個長齒槽來實現精確調節。逆時針轉動調節旋鈕可以增加焊槍提升高度。每調節一齒可以增加0.25mm。減少提升高度可順時針調節旋鈕。判定焊槍設定提升值：將時間范圍設定到一秒，將焊槍遠離工件按動開關，測量其提升值。

 4. 焊槍垂直置于需要焊接螺栓的工件上（螺栓對準工件焊接位置）。下壓焊槍直到支腳與工件緊密接觸。按動焊槍開關啟動焊接工序。

三、焊接操作注意事項說明：

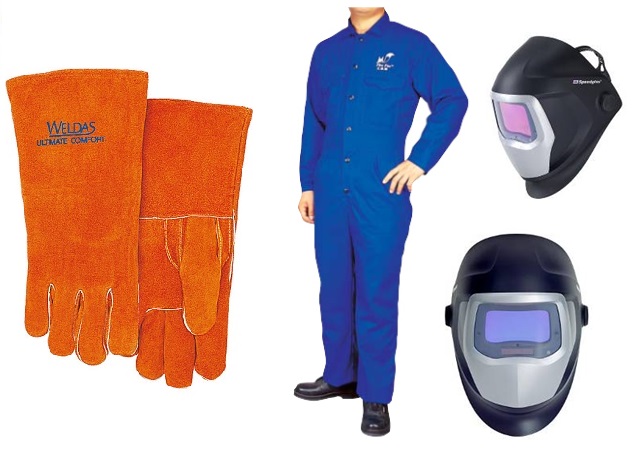

3. 焊接銅、鋁、鋅、錫、鉛等有色金屬時，須在通風良好的地方進行，焊接人員應戴防毒面具或呼吸濾清器。

4. 在容器內施焊時，須采取以下的措施：容器上須有進、出風口，并設置通風設備；容器內的照明電壓不得超過12V，焊接時須有人在場監護。嚴禁在已噴涂過油漆或膠料的容器內焊接。

5. 焊接預熱件時，應設擋板隔離預熱焊件發出的輻射熱。

6. 長期停電用的螺柱焊機，使用時，須用搖表檢查其絕緣電阻不得低于0.5MΩ，接線部分不得有腐蝕和受潮現象。
