可調式焊接滾輪架KT系列

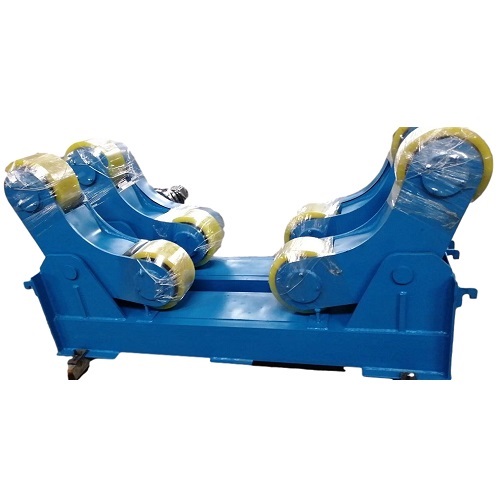

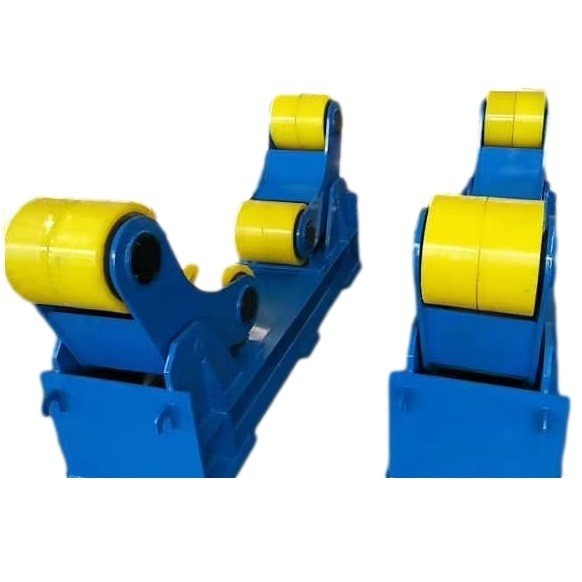

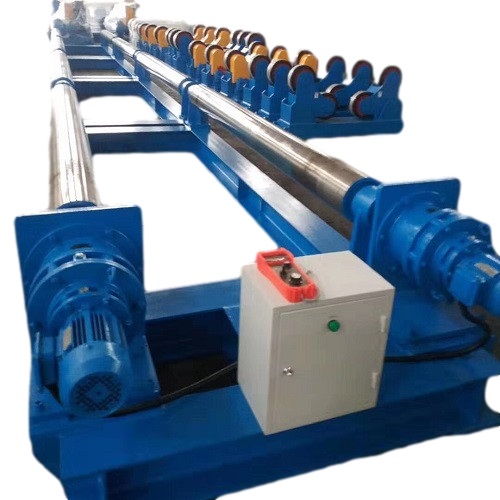

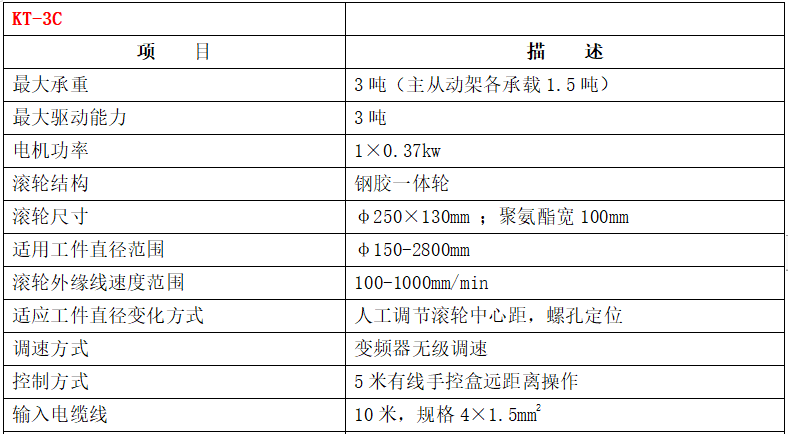

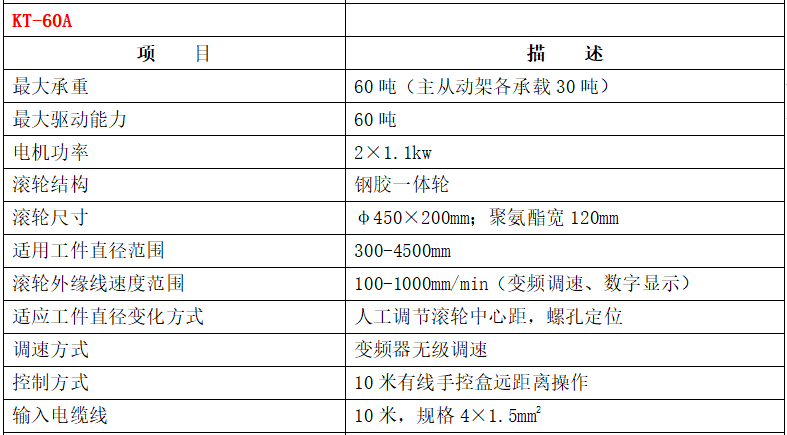

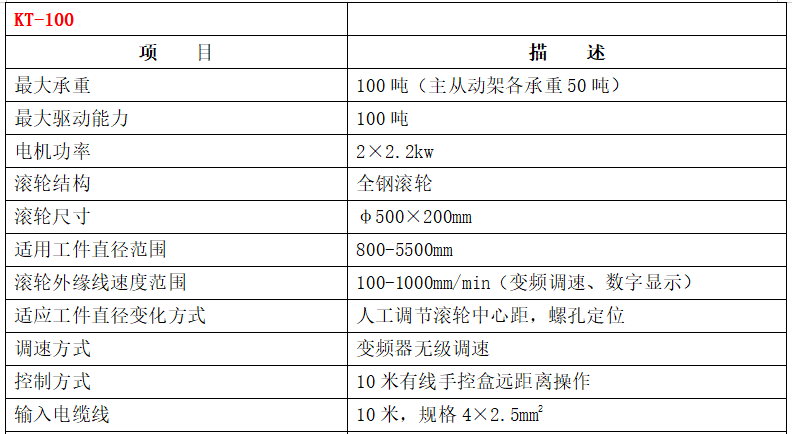

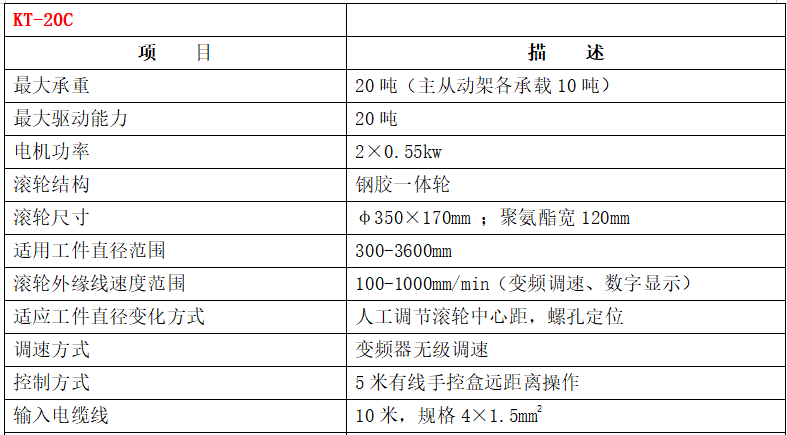

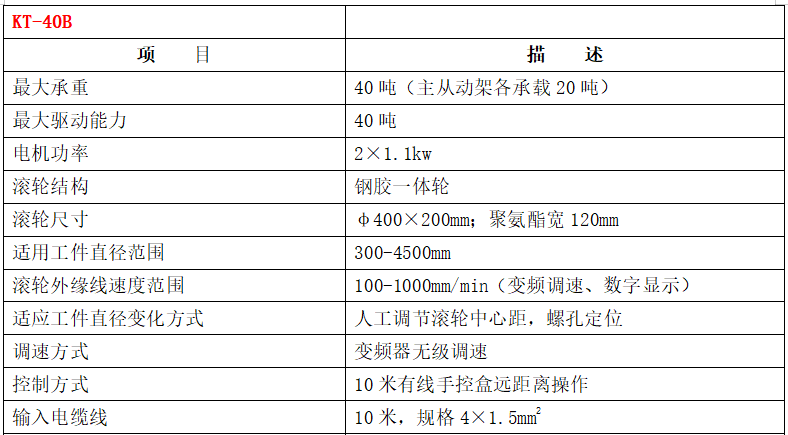

一、技術參數

二、滾輪架技術規格描述

1、可調式滾輪架技術規格描述

●結構原理

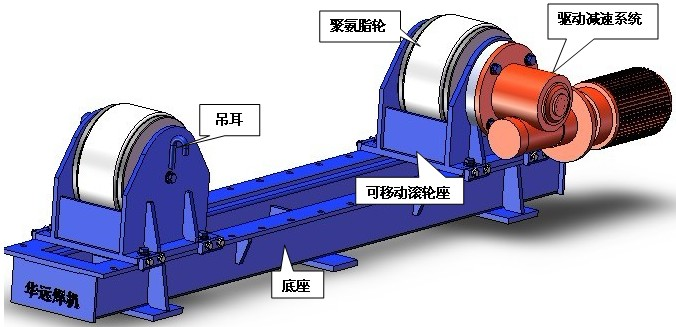

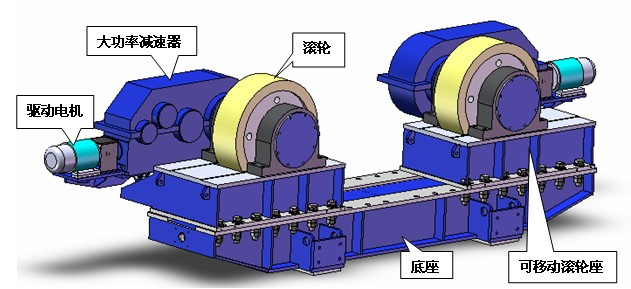

KT-3C滾輪架示意圖（僅供參考）

●結構原理

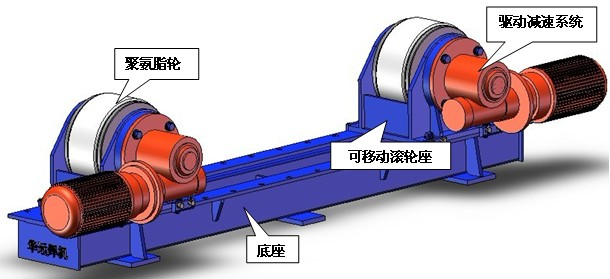

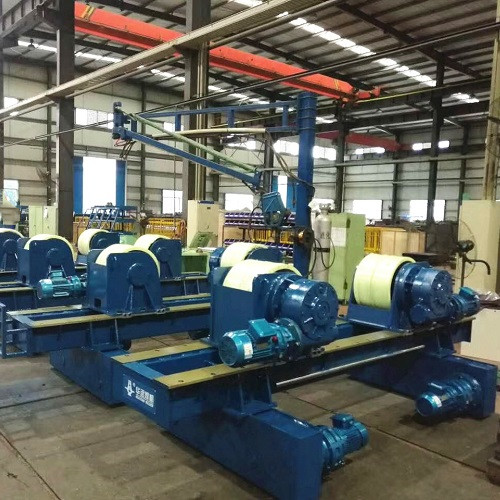

滾輪架示意圖（僅供參考）

A) 每付滾輪架由1臺主動架、 1臺從動架組成。

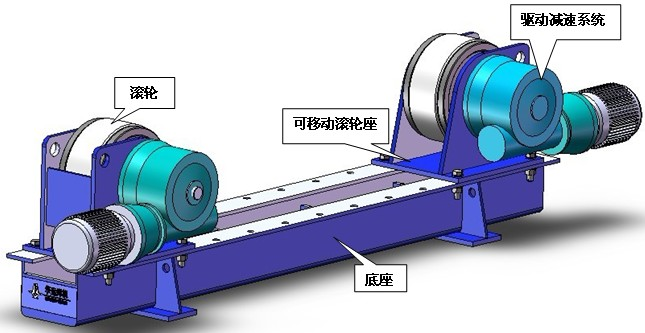

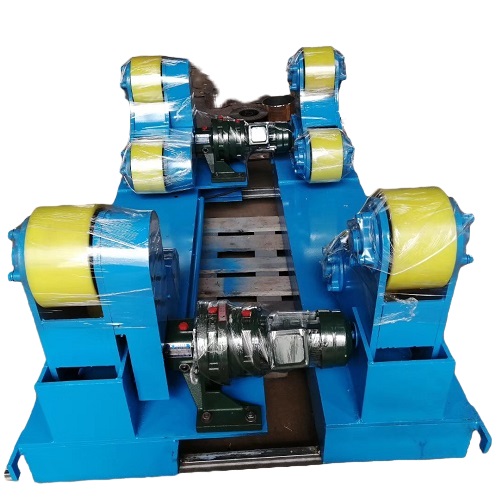

B) 主動架：由底座、滾輪座、定位螺栓及導向塊、滾輪、驅動電機及減速機、控制系統等部分組成。

C) 從動架：由底座、滾輪座、定位螺栓及導向塊、滾輪等部分組成（不含驅動部分）。

D) 底座位于滾輪架的最下方，用于承受工件和滾輪架本身的重量，同時將這些重量分散地傳遞到車間地面，滿足車間地面的承載能力要求。底座采用優質鋼板焊接成型，經過去應力處理后精加工而成，具有強度高、剛性好、長期使用不變形和減震性好等特點。底座上均布有滾輪座定位孔，用于滾輪間距人工調整后的定位。

E) 定位螺栓用于固定滾輪中心距，定位螺栓將滾輪座和底座牢固地連接在一起，并進行定位，以保持主動、從動滾輪的中心距一致，避免造成工件軸向竄動；導向塊安裝于滾輪座側面，卡住底座兩個側面，在移動滾輪座時可方便其定位，避免滾輪座發生側向偏移。

F) 滾輪座連接于底座上端，用于支撐軸滾輪轉動和工件重量；可在底座上分級移動并固定，不同的滾輪的間距適應不同直徑范圍的工件。滾輪座采用優質鋼板焊接成型，經過爐內整體退火后精加工而成，具有強度高、剛性好、長期使用不變形等特點。

G) 滾輪用于支撐工件并傳遞扭矩，主動滾輪、轉軸和減速機的輸出軸均采用鍵連接，以將電機輸出扭矩傳遞給滾輪，最終通過滾輪與工件之間的摩擦力驅動工件轉動。

H) 采用兩套驅動減速系統同步驅動，分別由三相交流電機、斜齒輪蝸輪蝸桿減速箱組成。既體現減速系統的高效率，又具有良好的自鎖定位功能。

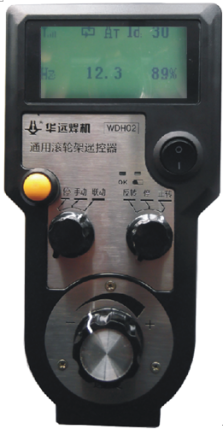

I) 電控系統由電氣箱、有線手控盒組成；采用變頻無級調速，參數可數顯，調速精度高，容易保持加工規范的一致性。采用有線手控盒進行遠控，可進行正反轉、調速、啟動、停止動作，操作簡單方便。

●結構原理

1）、可靠的加工工藝

底座、滾輪坐等焊接件均采用去應力處理，充分保證后續加工精度和設備長期穩定運行。

2）、科學的減速器配置

系統采用一臺大功率斜齒輪-蝸輪蝸桿減速箱，齒輪減速箱齒輪采用優質合金鋼，表面經滲碳淬火硬化處理，磨齒精細加工，齒輪精度高，效率高，傳動平穩、噪聲低、承載能力大，溫升低、壽命長。減速機構末級采用蝸輪蝸桿減速機，傳動平穩，自鎖定位可靠，在工件偏心或突然斷電的情況下，工件不會因重心偏移而突然下滑，避免傷害現場加工的操作人員。

3)、高性能滾輪

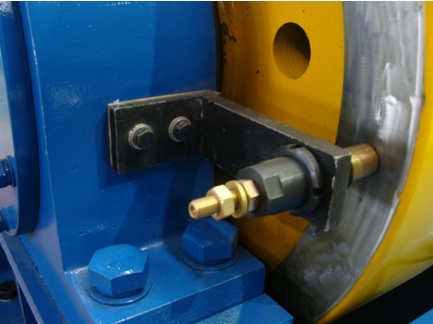

采用全鋼滾輪，承載能力強；配置滑動式導電裝置（如下圖），焊接電流經焊槍、工件、鋼輪、導電裝置、焊接電纜回到電源負極，可有效避免焊接過程中的電纜纏繞問題。

4)、高精度控制系統

采用名牌變頻調速器，可靠性好，輸出特性硬，低頻低速轉動扭矩強勁，轉速穩定性好。

2、滾輪架選配功能

2.1、滾輪架行走機構

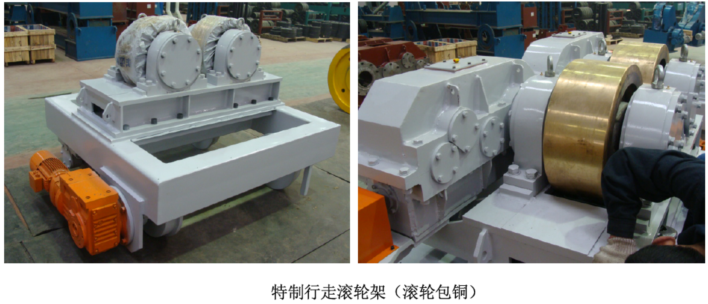

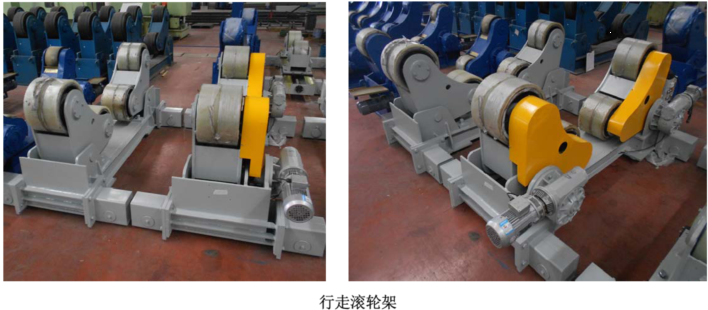

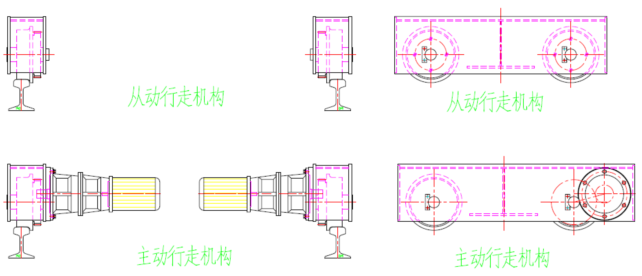

行走機構機構示意圖

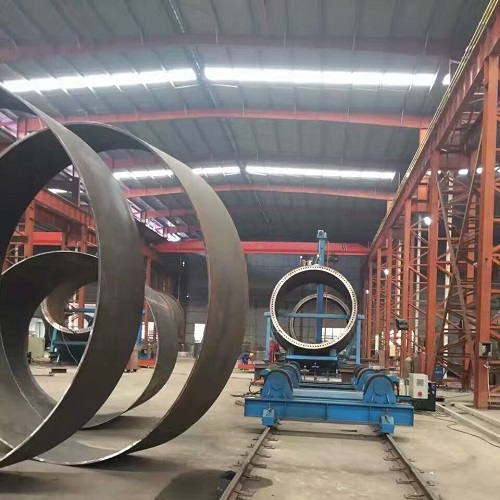

行走機構采用箱體結構安裝與滾輪架最下方，用戶可根據需要選擇主動行走或從動行走，行走機構通過人工或電動形式驅動整個滾輪架行走；行走軌道由用戶自備，我公司會在合同簽訂后將軌道的地基圖紙發給用戶，用戶需按圖制作地基。

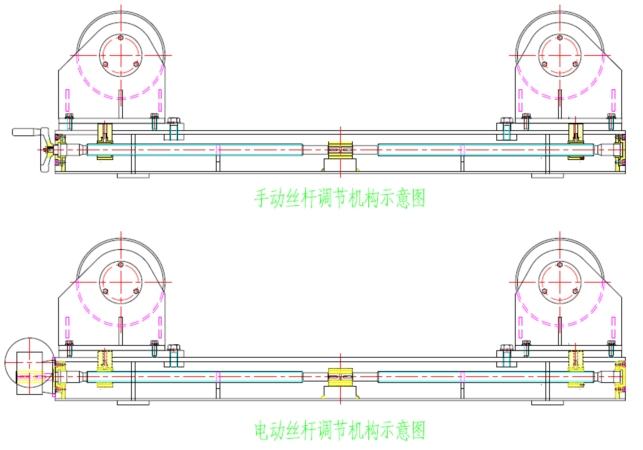

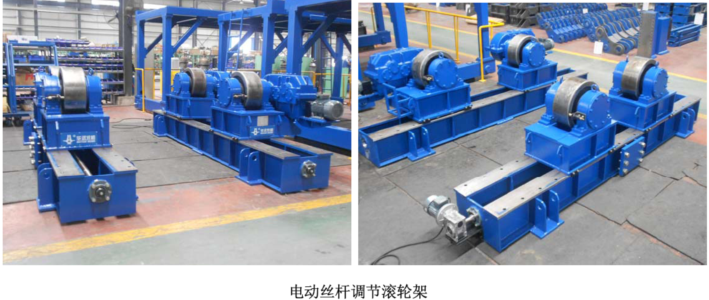

2.2、滾輪座調節機構
