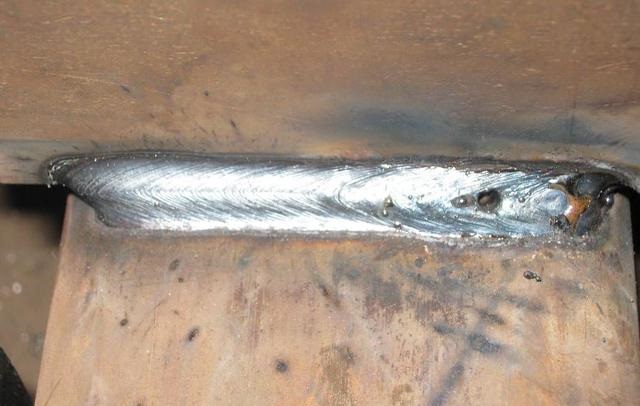

為什么會出現(xiàn)氣孔？

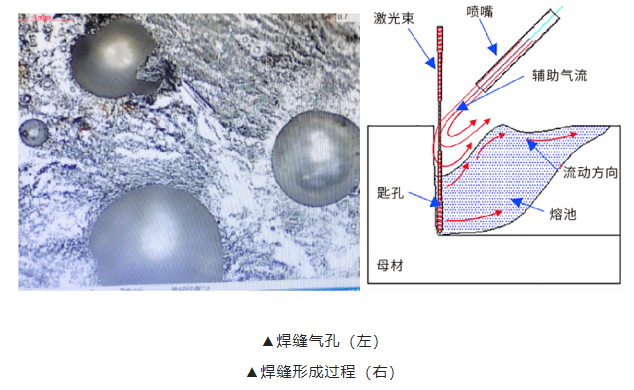

激光焊接的小孔內(nèi)部處于一種不穩(wěn)定振動狀態(tài)，小孔和熔池的流動非常劇烈，小孔內(nèi)部的金屬蒸汽向外噴發(fā)引起小孔開口處的蒸汽渦流，將保護氣體(Ar)卷入小孔底部，隨著小孔向前移動，這些保護氣體將以氣泡形式進入熔池。因Ar溶解度極低，再加上激光焊接的冷卻速度很快，氣泡來不及逸出而被殘留在焊縫，形成氣孔。另外由于保護不良而引起的。在焊接過程中，氮從外部侵入熔池，氮在液態(tài)鐵中的溶解度與氮在固態(tài)鐵的溶解度有很大的差異，因而在金屬的冷卻凝固過程中。由于氮的溶解度隨溫度的下降而降低，當熔池金屬冷卻到開始結晶時，溶解度將發(fā)生大幅度的突然下降，此時氣體大量析出形成氣泡，如果氣泡的上浮速度小于金屬結晶速度，則生成氣孔。

激光熔焊抑制氣孔方式

通過焊前表面處理方式抑制焊接氣孔。焊前表面處理是控制鋁合金激光焊縫冶金氣孔的有效方法，通常表面處理方法有物理機械清理、化學清理。

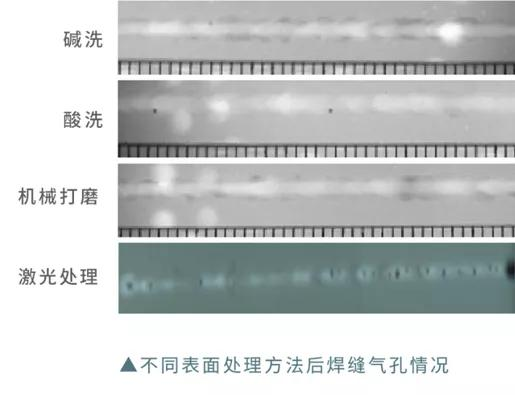

 經(jīng)過上圖對比，采用化學方法處理試板表面（金屬清洗劑清洗-水洗-堿洗-水洗-酸洗-水洗-干燥）的流程處理最好。其中堿洗用25%NaOH（氫氧化鈉）水溶液去除材料表面厚度，酸洗用 20% HNO3（硝酸）+2% HF（氟化氫）水溶液中和殘留的堿液。試板表面處理后在24小時內(nèi)實施焊接，試板處理后停留時間較長時焊前裝配再用無水酒精擦拭。

通過焊接工藝參數(shù)抑制焊接氣孔

焊縫氣孔的形成除了與焊件表面處理質(zhì)量有關，還與焊接工藝參數(shù)相關。焊接參數(shù)對焊縫氣孔的影響主要體現(xiàn)在焊縫熔透情況，即焊縫背寬比對氣孔的影響。激光焊接機

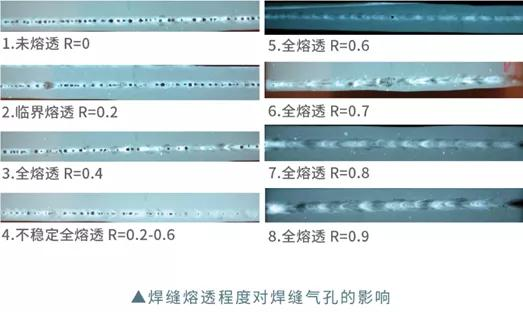

 通過測試可知，焊縫背寬比R>0.6時可以有效改善焊縫中鏈狀氣孔的集中分布，當背寬比R>0.8 時，可以有效改善焊縫中大氣孔的存在，并很大程度上消除了焊縫中氣孔的殘留。

通過正確選擇保護氣體及流量抑制焊接氣孔

 保護氣體的選用直接影響到焊接的質(zhì)量、效率及成本，激光焊接過程中，正確的吹入保護氣體可以有效減少焊縫氣孔。受材料本身性能影響，在焊接過程中不能完全避免焊接無氣孔現(xiàn)象，只能降低氣孔率。鋁材使用氬氣能降低氣孔率，不銹鋼使用氮氣能降低氣孔率。

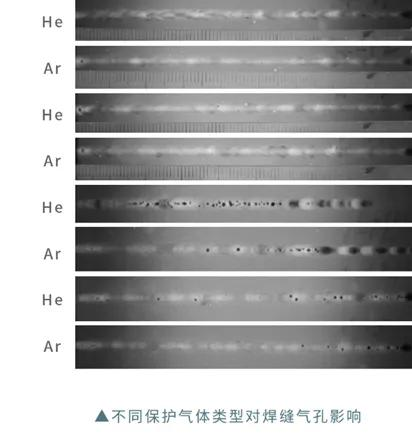

 如上圖，采用Ar（氬氣）和He（氦氣）對焊縫表面進行保護，在鋁合金激光焊接過程中，Ar和He對激光的電離程度不同，造成焊縫成形不盡相同。結果可見，選用Ar作為保護氣體所得焊縫的氣孔率整體少于選用He作為保護氣體時焊縫的氣孔率。

同時我們也要注意，氣流量過?。?lt;10L/min）焊接產(chǎn)生的大量等離子體無法吹走,使得焊接熔池不穩(wěn)定，氣孔形成幾率增加。氣體流量適中（15L/min左右）等離子體得到有效控制,保護氣對溶池起到了很好的防氧化作用,氣孔最少。過大的氣流量伴隨過大的氣體壓力,使得部分保護氣混入溶池內(nèi)部,使氣孔率上升。

重慶金多利科技有限公司為客戶供應從焊接、切割、除塵及相關輔件等全流程的產(chǎn)品，公司配備一支經(jīng)驗豐富的技術團隊，為客戶提供激光焊機,激光焊接機,手持激光焊機,焊接設備,切割設備及 其他焊割設備產(chǎn)品的售前售中售后技術支持與維修服務。若有疑問請隨時咨詢我們！
