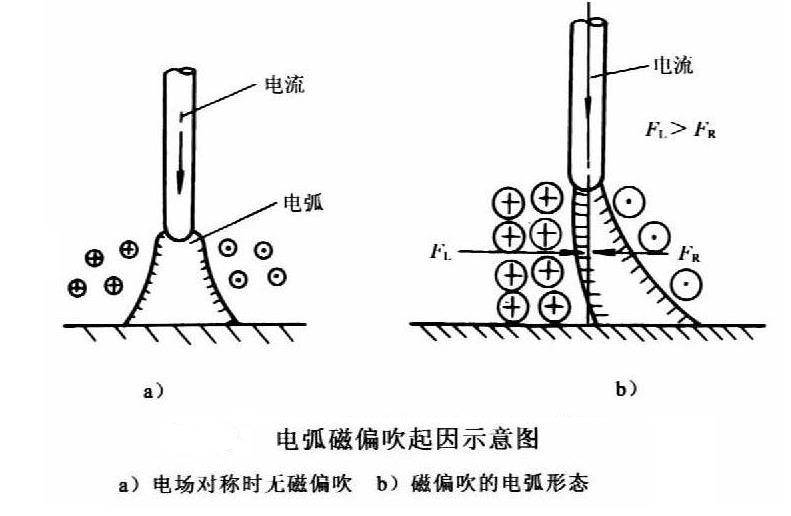

直流電弧焊時(shí)，焊接電弧因受電磁力的作用而產(chǎn)生偏吹的現(xiàn)象稱為磁偏吹。它對(duì)焊接過程和質(zhì)量有重要不利影響，只有克服才能保證焊接質(zhì)量。造成 磁偏吹的因素非常多，金多利科技具體來為大家介紹一下 焊接中的磁偏吹現(xiàn)象及應(yīng)對(duì)措施 。

1、引弧與收弧在工件邊緣焊接時(shí)，磁通密度發(fā)生了擠壓與變形，導(dǎo)致在電弧的前方與后方磁通密度不一的情況?？拷ぜ吘壍牡胤奖冗h(yuǎn)離工件邊緣的地方磁通密度大，根據(jù)電流在磁場中受力的物理規(guī)律，就產(chǎn)生了引弧時(shí)電弧偏向前方；收弧時(shí)電弧偏向后方的磁偏吹現(xiàn)象。處理措施：加引弧板與收弧板；改變焊條(或焊絲)行走角度(倒向電弧偏吹的一側(cè))。

2、地線位置與焊接方向不對(duì)由于電弧后方磁通密度大于電弧前方磁通密度，致使電弧偏向前方。處理措施：地線接在收弧一端；改變焊條(或焊絲)行走角度；使用非磁性地線夾。

3、多個(gè)電弧靠近時(shí)在焊接T形接頭或角接頭時(shí)，為了減小焊接變形，同時(shí)為提高焊接效率，通常采用在立板兩側(cè)同時(shí)焊接的方法，但這一工藝措施如果考慮不周就會(huì)引發(fā)磁偏吹。處理措施：使用交直流電源同時(shí)焊接；改變焊條(或焊絲)行走角度。

4、工件厚度不等當(dāng)焊接厚度不等工件時(shí)，會(huì)產(chǎn)生磁偏吹(電弧偏向工件較厚的一側(cè))，原因在于厚件的磁場引力大，對(duì)帶電的電弧粒子產(chǎn)生吸引力大。處理措施：采用短弧焊接；焊條與平板的角度大一些；地線夾在厚板一側(cè)(改變地線位置)。

5、焊縫布置焊縫的布置對(duì)磁偏吹有較大的影響。以下兩種情況下極易產(chǎn)生磁偏吹，一是對(duì)接焊縫坡口深度大，二是內(nèi)部角焊縫。處理措施：采用短弧焊接；加大定位焊縫數(shù)量；使用交流電源焊接。

6、焊接方向和順序在焊縫較長時(shí)，如果采用直通焊，不僅易產(chǎn)生較大的焊接變形，而且也會(huì)產(chǎn)生磁偏吹。這種情況下，采用退焊法是避免磁偏吹的好辦法。

7、夾具與墊板夾具與墊板對(duì)磁偏吹影響也很大。采用非磁性材料作夾具與墊板、增加附加板等工藝方法是減小磁偏吹的有效措施。

重慶金多利科技有限公司以出廠價(jià)為客戶供應(yīng)從焊接、切割、除塵及相關(guān)輔件等全流程的產(chǎn)品，公司配備一支經(jīng)驗(yàn)豐富的技術(shù)團(tuán)隊(duì)，為客戶提供產(chǎn)品的售前售中售后技術(shù)支持與維修服務(wù)。歡迎隨時(shí)咨詢我們 焊接中的磁偏吹現(xiàn)象及應(yīng)對(duì)措施 ，金多利將竭誠為您服務(wù)。
