冷裂紋的危害：

　　冷裂紋帶來的危害是災(zāi)難性的。世界上的壓力容器事故除極少數(shù)是由于設(shè)計(jì)不合理，選材不當(dāng)?shù)脑蛞鸬囊酝?，絕大部分是由于裂紋引起的脆性破壞。二保焊機(jī)

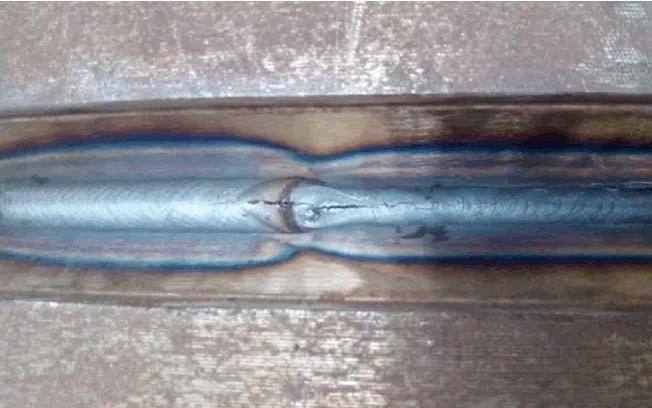

　　冷裂紋的特征：

　　a. 產(chǎn)生于較低溫度，且產(chǎn)生于焊后一段時(shí)間以后，故又稱延遲裂紋。

　　b. 主要產(chǎn)生于熱影響區(qū)，也有發(fā)生在焊縫區(qū)的。

　　c. 冷裂紋可能是沿晶開裂，穿晶開裂或兩者混合出現(xiàn)。

　　d. 冷裂紋引起的構(gòu)件破壞是典型的脆斷。

二保焊機(jī)

冷裂紋發(fā)生有三個(gè)要素：

　　1.氫濃度，

　　2.敏感（脆性）組織，

　　3.拘束應(yīng)力。

　　特別是焊根、焊趾位置附近的熱影響區(qū)位置，這三個(gè)條件容易滿足，因而是冷裂紋容易發(fā)生區(qū)域。

　防止冷裂紋的措施：

　　1.降低氫含量的措施：低氫焊材、材料和焊前清理待焊區(qū)域的油污、鐵銹、氧化皮、含氫雜質(zhì)等污物。

　　2.降低硬度（硬相組織）的措施：選用含有較多低淬透性合金元素的焊件，焊接工藝設(shè)計(jì)避免快速冷卻；提高預(yù)熱溫度，采用后熱措施，并保證層間溫度不小于預(yù)熱溫度，選擇合理的焊接規(guī)范，避免焊縫中出現(xiàn)淬硬組織。

　　3.降低拘束應(yīng)力的措施：

　　1）焊前清理待焊區(qū)域的油污、鐵銹、氧化皮、含氫雜質(zhì)等污物。焊前預(yù)熱也可以起到減少焊接應(yīng)力的作用，從而減少冷裂紋的產(chǎn)生。

　　2）焊后及時(shí)進(jìn)行消氫熱處理。對(duì)焊件全部或局部進(jìn)行350～400℃的加熱和保溫，使其緩冷的工藝措施。

　　3）道次順序、接頭形狀設(shè)計(jì)。

重慶金多利科技有限公司為客戶供應(yīng)從焊接、切割、除塵及相關(guān)輔件等全流程的產(chǎn)品，公司配備一支經(jīng)驗(yàn)豐富的技術(shù)團(tuán)隊(duì)，為客戶提供二保焊機(jī),氣體保護(hù)焊機(jī),焊機(jī),焊接設(shè)備 等其他產(chǎn)品的售前售中售后技術(shù)支持與維修服務(wù)。若有疑問請(qǐng)隨時(shí)咨詢我們！
