鎂合金的性能與其他材料相比具有顯著特點(diǎn)，焊接性較為特殊。由于鎂合金密度低、熔點(diǎn)低、熱導(dǎo)率和電導(dǎo)率大、熱膨脹系數(shù)大、化學(xué)活潑性很強(qiáng)、易氧化且氧化物的熔點(diǎn)很高，因此，鎂合金焊接過程中會(huì)產(chǎn)生一系列困難，主要表現(xiàn)在以下幾方面：

1、氧化和蒸發(fā)

由于鎂的氧化性極強(qiáng)，在焊接過程中易形成氧化膜（MgO），MgO熔點(diǎn)高（2500℃）、密度大（3.2g/cm3），易在焊縫中形成雜質(zhì)，降低了焊縫性能。在高溫下，鎂還容易和空氣中的氮發(fā)生化學(xué)反應(yīng)生成鎂的氮化物，弱化接頭的性能。鎂的沸點(diǎn)不高，這將導(dǎo)致在電弧高溫下很容易蒸發(fā)。

2、晶粒粗大

由于熱導(dǎo)率大，故焊接鎂合金時(shí)要用大功率熱源、高速焊接，易造成焊縫和近焊縫區(qū)金屬過熱和晶粒長大。

3、熱應(yīng)力

鎂合金熱膨脹系數(shù)較大，約為鋁的1～2倍，在焊接過程中易產(chǎn)生大的焊接變形，引起較大的殘余應(yīng)力。

4、焊縫金屬下塌

由于鎂的表面張力比鋁小，焊接時(shí)很容易產(chǎn)生焊縫金屬下塌，影響焊縫成形質(zhì)量。

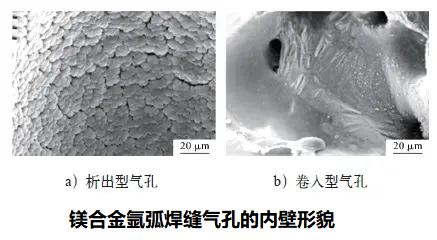

5、氣孔

與焊接鋁合金相似，鎂合金焊接時(shí)易產(chǎn)生氫氣孔。氫在鎂中的溶解度隨溫度的降低而減小，而且鎂的密度比鋁小，氣體不易逸出，在焊縫凝固過程中會(huì)形成氣孔。

6、熱裂紋

鎂合金易與其他金屬形成低熔點(diǎn)共晶組織，在焊接接頭中易形成結(jié)晶裂紋。當(dāng)接頭處溫度過高時(shí)，接頭組織中的低熔點(diǎn)化合物在晶界處會(huì)熔化出現(xiàn)空穴，或產(chǎn)生晶界氧化等，即所謂的“過燒”現(xiàn)象。

此外，鎂及鎂合金易燃燒，所以在熔化焊接時(shí)需要惰性氣體或焊劑的保護(hù)。

重慶金多利科技有限公司為客戶供應(yīng)從焊接、切割、除塵及相關(guān)輔件等全流程的產(chǎn)品，公司配備一支經(jīng)驗(yàn)豐富的技術(shù)團(tuán)隊(duì)，為客戶提供氬弧焊機(jī),氬弧焊,鎂合金焊接,焊機(jī),焊接設(shè)備 等其他產(chǎn)品的售前售中售后技術(shù)支持與維修服務(wù)。若有疑問請隨時(shí)咨詢我們！
