由于仰焊時人處在一種不自然的位置，難以穩(wěn)定操作。同時操作還要舉起較重的焊槍和電纜線，增加了操作的難度。另外，仰焊時熔池鐵液容易下垂，很容易形成凸形焊道，嚴重時引起鐵液流淌。因此，金多利 認為應(yīng)嚴格控制氣體保護焊機 焊接參數(shù)，才能得到良好的焊縫成形。

1.單道仰焊

薄板往往采用單面焊，為了能夠焊透，工件應(yīng)留1.4~1.6mm的間隙。

使用細焊絲(直徑0.8~1.2mm)進行短路過渡焊接，焊接電流為120~130A，電弧電壓為18~19V。

操作焊槍時應(yīng)對準坡口中間，焊槍角度如圖1所示，類似于右焊法。

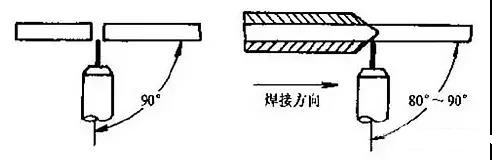

圖1 平面仰焊時焊槍的角度與位置

這時應(yīng)以直線式或小幅擺動，靠電弧力和表面張力的作用保持熔池。焊速過慢時，熔池金屬下垂，焊道表面出現(xiàn)凹凸不平，嚴重時熔池金屬流失。所以焊接時應(yīng)時刻留心熔池的狀態(tài)，及時調(diào)節(jié)焊接速度和擺動方式。焊槍傾角過大時將造成凸形焊道和咬邊。

2.多層仰焊

當(dāng)工件較厚時，需要采用多層焊。當(dāng)無墊板時一層焊道類似于單面焊。當(dāng)有墊板時，工件之間應(yīng)留有一定的間隙，電流可以略大些，但仍為短路過渡。

這時焊接電流為130~140A，電弧電壓為19~20V。

操作時焊槍應(yīng)對準坡口中間，焊槍應(yīng)保持如圖2所示的角度，以右焊法勻速移動。

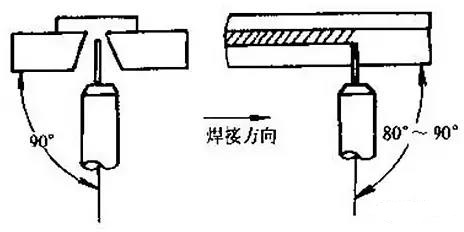

圖2 有墊板時仰焊的焊槍角度與位置

這時須注意墊板與坡口根部應(yīng)充分熔透，不應(yīng)出現(xiàn)凸形焊道。為此應(yīng)該采用小幅擺動，并在焊道兩側(cè)少許停留，以便得到表面平坦的焊道，為此后的填充焊道創(chuàng)造良好的條件。

第2層和第3層焊道都以均勻擺動焊槍的形式進行焊接，但在前一處與坡口面的交界處應(yīng)做短時停留，以便保證該處充分熔透并防止產(chǎn)生咬邊。

這時所用的焊接參數(shù)為焊接電流120~130A，電弧電壓為18~19V。

第4層以后，由于焊縫寬度太大，則擺幅太大時易產(chǎn)生未焊透和氣孔。所以建議采用如圖3所示的熔敷方法，也就是從第4層以后，每層焊兩條焊道。

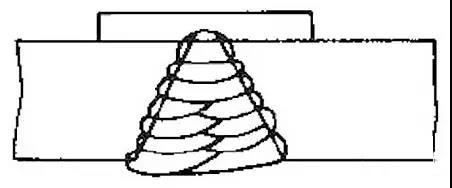

圖3 厚板仰焊的熔敷方式

在這兩條焊道中第1條焊道不宜過寬，否則將造成焊道下垂和給第2道留下的坡口太窄，易使第2道形成未焊透和凸形焊道。所以第1條焊道略過中間，而第2條焊道應(yīng)與第1條焊道搭接上。

蓋面焊道為修飾焊道，應(yīng)力求美觀。

首先應(yīng)確保蓋面焊道的前一層焊道表面平坦，并使該焊道距工件表面1~2mm左右。

蓋面焊道也采用兩條焊道完成；焊這兩條焊道時，電弧坡口兩側(cè)應(yīng)少許停留，防止產(chǎn)生咬邊和余高不足,在焊接第2條焊道時應(yīng)注意與第1條焊道均勻搭接，防止產(chǎn)生焊道的高度和寬度不規(guī)整。

這時使用的焊接參數(shù)較小，焊接電流為120~130A，電弧電壓為18~19V。

金多利專注焊接、切割、除塵設(shè)備及相關(guān) 配件的生產(chǎn)銷 售，是成都華遠焊機、德國泛音空心鉆機、廣創(chuàng)易勝鋼構(gòu)設(shè)備的戰(zhàn)略合作伙伴，為用戶提供高性價比的焊機、等離子切割機、數(shù)控切割機、 激光切割機、焊割除塵設(shè)備、焊割配件、五金工具,承接焊接切割及鋼構(gòu)設(shè)備的維修，長期備有大量出租的焊機及等離子切割機,可滿足工地及工廠的租賃需求.歡迎隨時咨詢 氣體保護焊機 , 我們將竭誠為您服務(wù)。
